Как правильно откалибровать датчики тока и напряжения в Betaflight: подробное руководство для FPV-пилотов

Точные показания тока и напряжения — одна из ключевых составляющих надежного полета на FPV-дроне. Они позволяют контролировать уровень заряда аккумулятора, понимать, сколько энергии уже израсходовано и сколько осталось. Неправильно откалиброванные датчики могут привести к преждевременной посадке или, что хуже, к переразряду LiPo-батареи, что негативно сказывается на ее ресурсе и безопасности.

В Betaflight обычно напряжение с датчика на борту контроллера полета достаточно точно отображается из коробки, но проверка и калибровка не помешают. Для этого достаточно измерить напряжение аккумулятора мультиметром или специальным тестером и сравнить с показаниями в Betaflight Configurator. Если расхождение превышает 0,1 В, стоит воспользоваться встроенной функцией калибровки: в разделе Power & Battery нажать кнопку Calibrate, ввести измеренное значение и применить новую шкалу. Это позволит получить более точные данные в OSD, где можно вывести как общее напряжение, так и среднее напряжение на ячейку.

Датчик тока особенно важен для пилотов, которые летают на дальние дистанции или участвуют в гонках, где критично знать точный остаток емкости и моментальное потребление моторами. В Betaflight можно вывести два параметра: Battery current mAh drawn — сколько мАч уже израсходовано, и Battery current draw — текущий ток в реальном времени. Для корректной работы этих показателей необходима точная калибровка, иначе данные будут вводить в заблуждение.

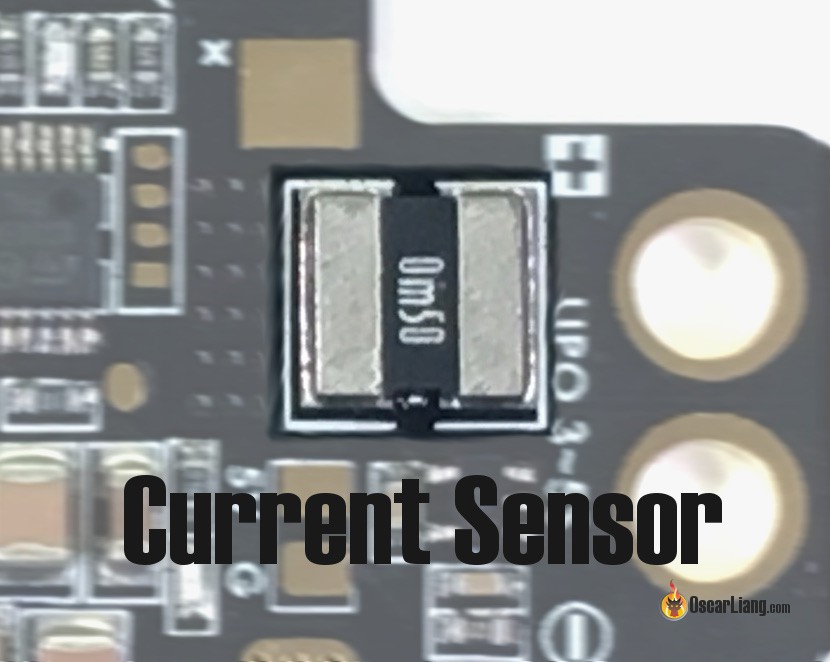

Чтобы включить датчик тока, нужно убедиться, что ваш ESC оснащен соответствующим сенсором (обычно это крупный резистор рядом с силовыми контактами). В Betaflight Configurator в разделе Power & Battery выбирается источник Current Meter Source — чаще всего Onboard ADC. Если ESC не поддерживает датчик, показания будут случайными. После включения датчика стоит проверить его точность: полностью зарядить аккумулятор (4,2 В на ячейку для LiPo или 4,35 В для LiHV), полетать до напряжения около 3,3 В на ячейку и сравнить показания mAh drawn в OSD с емкостью аккумулятора, измеренной зарядным устройством. Обычно значение в OSD должно быть немного меньше, так как посадка происходит до полного разряда.

Для калибровки датчика тока в Betaflight нужно отрегулировать параметры Amperage Meter Scale и Offset в том же разделе Power & Battery. Формула для расчета новой шкалы проста: новая шкала = старая шкала × (OSDmAhconsumed / mAhcharged). Процесс может потребовать нескольких итераций для достижения точности. При отсутствии возможности подключиться к компьютеру или зарядному устройству можно использовать метод проб и ошибок с несколькими аккумуляторами, корректируя шкалу на основе сравнения показаний с реальной емкостью.

Если в вашем сетапе нет физического датчика тока, Betaflight предлагает виртуальный датчик, который оценивает потребление на основе положения газа. Это менее точно, но лучше, чем отсутствие данных вовсе.

В итоге, потратив 10–15 минут на калибровку, вы получите более надежные предупреждения о низком заряде, сможете точнее планировать время полета и лучше понимать нагрузку на моторы и пропеллеры. Это особенно важно для тех, кто стремится максимально эффективно использовать аккумуляторы и избегать рисков, связанных с переразрядом.

Источник: Oscar Liang
