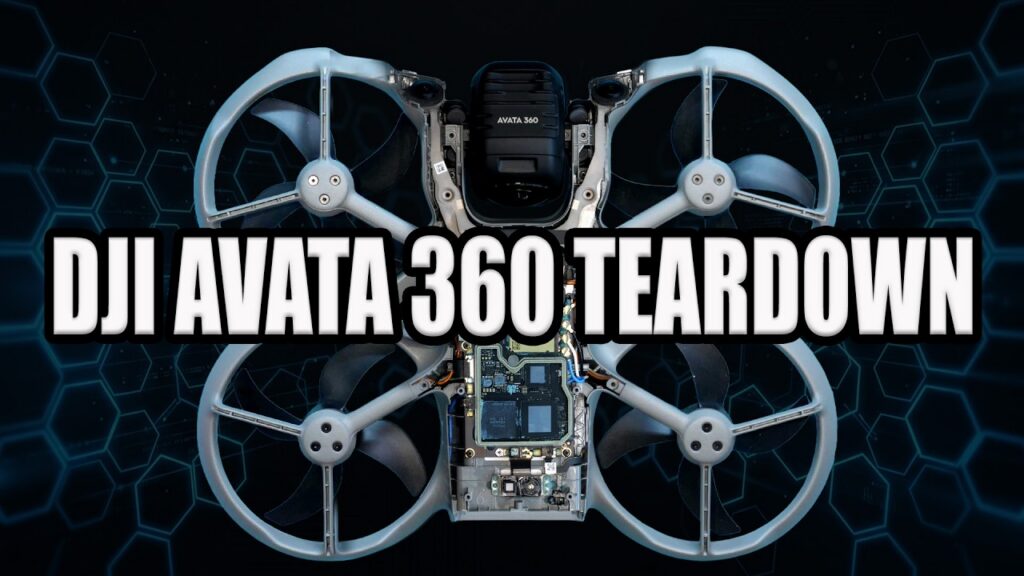

DJI Avata 360: разбор и советы по ремонту от Mads Tech

Mads Tech наконец-то взялся за разбор DJI Avata 360 — дрона, который уже успел привлечь внимание своим необычным дизайном и функционалом. В отличие от первого обзора, здесь мы получаем подробный взгляд «под капот», хотя и без полного разрушения устройства — автору пришлось оставить камеру целой, чтобы дрон продолжал летать. Тем не менее, материала хватает, чтобы понять, что внутри и как с этим работать.

Первое, что бросается в глаза — конструкция стала заметно более доступной для разборки по сравнению с предыдущими моделями DJI. Вся сборка держится на множестве винтов, а не на клеевых наклейках, что облегчает доступ к внутренностям. Аккумуляторный отсек, например, фиксируется винтом, а не защёлками, и это уже плюс для тех, кто не хочет ломать корпус при замене.

Однако, несмотря на кажущуюся простоту, ремонтопригодность ограничена. Основной корпус — это единая деталь, на которую крепятся все остальные элементы, включая моторы и камеру. Если повредить внешнюю оболочку, скорее всего, придётся обращаться в сервис DJI, так как запчасти не продаются отдельно. При этом замена камеры выглядит относительно простой задачей — модуль крепится на винтах и легко снимается.

Разбор начался с переднего модуля, где пришлось аккуратно откручивать винты разной длины и снимать пластиковые защёлки, которые держат корпус. Особое внимание уделялось клею, который DJI традиционно использует для фиксации антенн и некоторых кабелей. Чтобы не повредить шлейфы и разъёмы, пришлось применять аккуратный нагрев, чтобы размягчить клей и освободить соединения.

Главная плата внутри оказалась покрыта термопастой и металлическим экраном для отвода тепла — это говорит о серьёзной работе над охлаждением, что важно для стабильной работы при длительных полётах. На плате установлен новый фирменный чипсет DJI, а гироскоп смонтирован на мягких демпферах, что снижает вибрации и улучшает стабильность полёта.

Антенны системы передачи OcuSync расположены в корпусе так, чтобы обеспечить максимальный радиус действия и устойчивость сигнала. Их четыре, и они проложены через корпус в специальные каналы, что минимизирует помехи. Замена моторов возможна, нужно быть готовым к тому, что некоторые соединения запаяны или закреплены клеем.

В целом, разбор DJI Avata 360 показывает, что DJI пошли по пути упрощения доступа к внутренностям, но при этом сохранили фирменный подход к сборке с использованием клея и сложных модулей. Это значит, что базовое обслуживание и замена некоторых компонентов возможны своими руками, но серьёзный ремонт лучше доверить профессионалам или иметь подписку DJI Care Refresh.

Если вы планируете копаться в Avata 360, запаситесь набором мелких отвёрток (Torx T5 и Phillips), пластиковыми лопатками для разборки и аккуратным нагревом для размягчения клея. И не забывайте аккуратно раскладывать винты по длине и месту — в DJI их много и они разные.

Подробный разбор и советы по ремонту DJI Avata 360 от Mads Tech — отличный материал для тех, кто хочет понять устройство дрона изнутри и не боится копаться в железе, чтобы продлить жизнь своему FPV-компаньону.

Источник: Mads Tech
